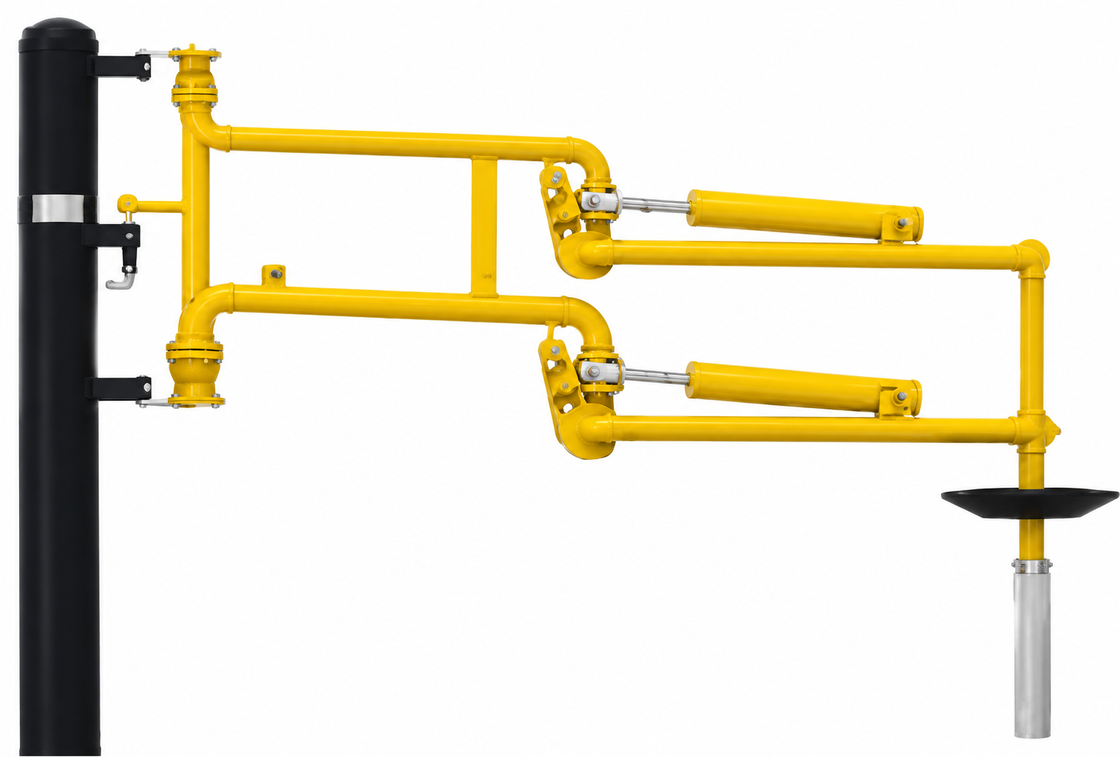

Oberarm-Ladearm mit Doppelarmen

Hoogste laadarm met dubbele armen

Beschrijving

Dit dubbelarmladingssysteem is ontworpen voor het opladen en het terugwinnen van dampen in gesloten kring.

veilige overbrenging van vluchtige, gevaarlijke en giftige vloeistoffen naar en van wegtankschepen en spoorwagons met een minimale hoeveelheid damp

uitstoot en de veiligheid van de exploitant te waarborgen.

Specificaties

Nominale diameter: DN50 ∆DN200 (vloeibare fase), DN50 ∆DN100 (gasfase)
Ontwerpdruk: -0,06 MPa –2,5 MPa
Ontwerptemperatuur: -40°C+230°C
Materialen voor pijpleidingen: koolstofstaal/roestvrij staal/PTFE bekleed
Materialen voor stopbuizen: aluminiumlegering of andere materialen

Kenmerken

· Flexible draaiconfiguratie:
De pijpleiding is uitgerust met vier draaibare verbindingen, die uitstekende flexibiliteit bieden en het laden

arm om tankers te bereiken die zich overal binnen de bedrijfsruimte bevinden.

· Beveiligde parkeerpositie vergrendeling:
Een ingebouwd vergrendelingsmechanisme voor de arm houdt de laadarm stevig vast in de voorgeschreven parkeerpositie wanneer deze niet in gebruik is.

· Een soepele en evenwichtige beweging:
Het vervoerscilinder-tegenwicht compenseert het gewicht van de buitenste arm en de voorste onderdelen.

het garanderen van een soepele, moeiteloze verticale beweging.

· Efficiënte drainage van pijpleidingen:
Er is een vacuümbreker geïntegreerd om een snelle afvoer van het leidingsysteem mogelijk te maken en vloeistofretentie na het laden te voorkomen.

· Verbeterde statische bescherming:
Een antistatisch apparaat verdrijft statische ladingen en loslopende stromen die worden gegenereerd door de vloeistofstroom door het leidingsysteem

tijdens het laden en lossen van goederen, de veiligheid van de exploitatie te verbeteren.
