Hoogste laadarm met eenarm

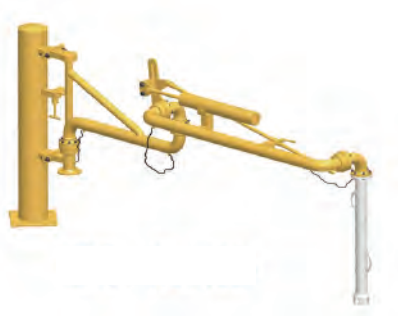

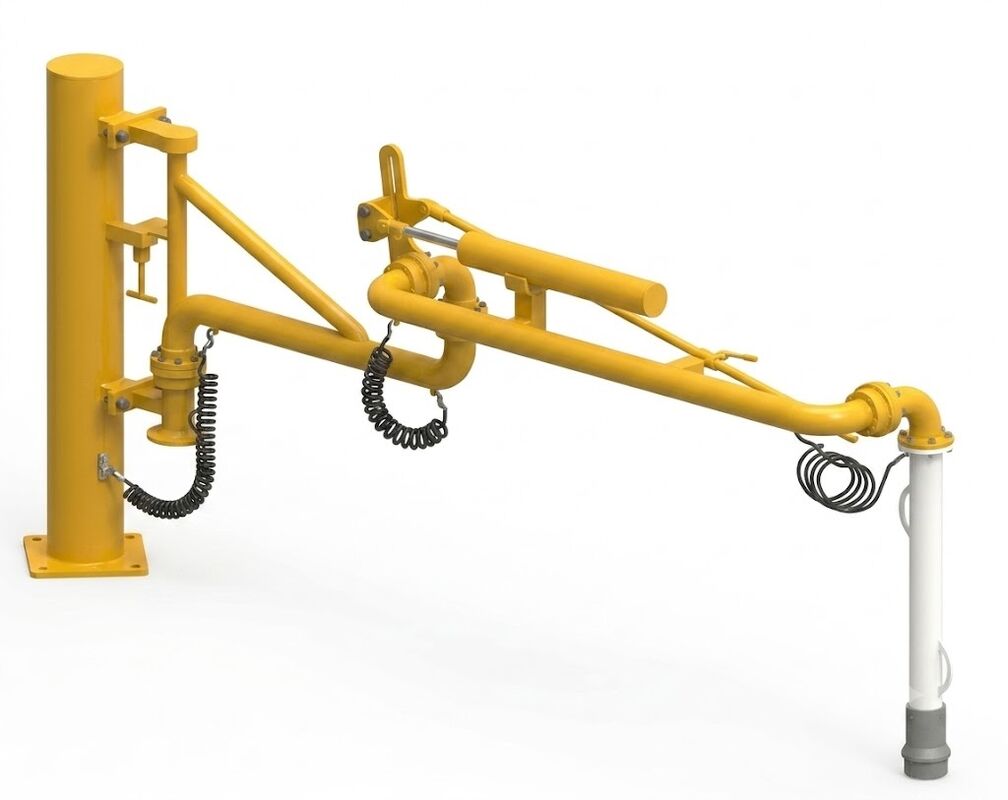

Top Loading Arm met enkele arm

Beschrijving

De top loading arm met enkele arm is speciaal ontworpen voor open top laad- en losoperaties op tankwagens en railwagons.

Door de overdracht van vloeibare bulkstoffen via het mangat aan de bovenzijde van de tank mogelijk te maken, biedt het een veelzijdige, gebruiksvriendelijke en betrouwbare oplossing

voor vloeistofbehandelingsapplicaties in de chemische, petroleum- en industriële sectoren.

Specificaties

Nominale diameter: DN40～DN250
Ontwerpdruk: -0.06MPa～2.5MPa
Ontwerptemperatuur: -40℃～+230℃
Pijpleidingmateriaal: aluminium/koolstofstaal/roestvrij staal/PTFE-gevoerd
Materiaal valpijp: aluminiumlegering of andere materialen

Kenmerken

· Flexibel zwenkontwerp:
De pijpleidingassemblage bevat vier zwenkverbindingen, die uitstekende flexibiliteit bieden en de laadarm in staat stellen tankwagens te bereiken

      die zich ergens binnen het aangewezen werkgebied bevinden.

· Telescopische valpijp optie:
Voor toepassingen met tankwagens met een hoge opbouw wordt een telescopische valpijp aanbevolen om vullen van onderaf mogelijk te maken, turbulentie te verminderen

      en de laadefficiëntie te verbeteren.

· Verminderd spat- en golfeffect:
Een deflector voor de valpijp of een uitlaatpijp met een hoek van 45° kan worden geïnstalleerd om het spatten en golven van vloeistoffen te minimaliseren, wat helpt de tankwagen

      structuur te beschermen en een soepeler vulproces te garanderen.

· Veilige vergrendeling van de werkpositie:
Een externe armvergrendelingsmechanisme is voorzien om de laadarm veilig in de werkpositie te houden tijdens laadoperaties.

· Veilige vergrendeling van de parkeerpositie:
Een interne armvergrendelingsmechanisme houdt de laadarm veilig vergrendeld in de parkeerpositie wanneer deze niet in gebruik is.

· Soepele en gebalanceerde werking:
Het veer-cilinder contragewichtsysteem compenseert het gewicht van de externe arm en de voorste componenten, wat moeiteloze en

      stabiele verticale beweging mogelijk maakt.

· Efficiënte leidingafvoer:
Een vacuümbreker is geïntegreerd om een snelle afvoer van het leidingsysteem te vergemakkelijken en vloeistofretentie na gebruik te voorkomen.

· Verbeterde statische bescherming:
Een antistatisch aardingsapparaat is geïntegreerd om statische ladingen en stroomelektriciteit die worden gegenereerd door de vloeistofstroom tijdens laad- en

      losoperaties, effectief af te voeren, wat de operationele veiligheid verbetert.

Optionele accessoires

· Statisch aardingsalarm:
Biedt visuele en hoorbare waarschuwingen als de tankwagen niet correct is geaard, waardoor statische opbouw wordt voorkomen.

· Tankniveaualarm:
Activeert een alarm of signaaluitgang wanneer het vloeistofniveau de vooraf ingestelde limiet overschrijdt.

· Dompelpomp:
Gebruikt voor het wegpompen van vloeistoffen uit de tankwagen.

· Aangepaste configuraties:
Extra opties zijn beschikbaar op aanvraag.
