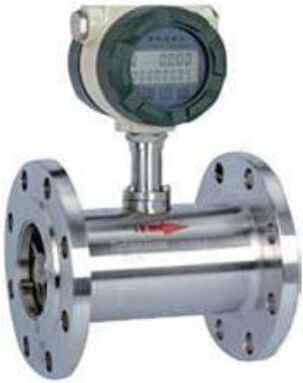

Diameter 4 tot 200 mm Turbine-stroommeter voor nauwkeurige watermeting

Nominale diameter ((mm)

Verbindingsmethode

4,6,10,15,20,25,32,40 (verbinding van het loopvlak)

15,20,25,32,40 (verbinding van loopvlak en flens)

50,65,80,100,125,150,200 (flensverbinding)

Klasse van nauwkeurigheid

Regulêre nauwkeurigheid ± 1% R, ± 0,5% R,

Maximale nauwkeurigheid ±0,2% R

Meetbereik

1:10,1:15,1:20

Instrumentenmateriaal

304 roestvrij staal; 316L roestvrij staal; enz.

Gemiddelde temperatuur ((°C)

-20 °C ± +120 °C

Omgevingsomstandigheden

Temperatuur: -10°C+55°C,

Relatieve luchtvochtigheid: 5%~90%

Atmosfeerdruk: 86 ∼ 106 Kpa

Signaaluitgang

Sensor: pulsfrequentiesignaal,

laag niveau≤0,8V

een hoog niveau ≥ 8V.

Transmitter: huidige signaal

4·20mA gelijkstroom

twee draden

Vervoerkracht

Sensor: +12V DC, +24V DC (optioneel)

Transducer: +24V gelijkstroom

Scene display type meter: 3,2 V lithiumcel

Signaltransmissielijn

STVPV 3 × 0,3 (drie draden), 2 × 0,3 (twee draden)

Transmissieafstand

≤ 1000 m

Interface van de signaallijn

Interne draad M20 × 1.5

Explosiebestendige klasse

ExdIIBT6

Beschermingsklasse

IP65

Nominale

Diameter

(mm)

RRegulier Stroomvermogen (m³/h)

Exuitbreidingsstroom

(m³/h)

RReglementaire tolerantiedruk ((Mpa)

Bijzondere tolerantiedruk ((Mpa)

(Flangenverbinding)

DN4

0.04'0.25

0.04'0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06'0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (flens)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢ 9

6.3, 2.5 (flens)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢10

6.3, 2.5 (flens)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (flens)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢20

6.3, 2.5 (flens)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
