Thermische gasmassa-stroommeter voor procesbesturingssystemen

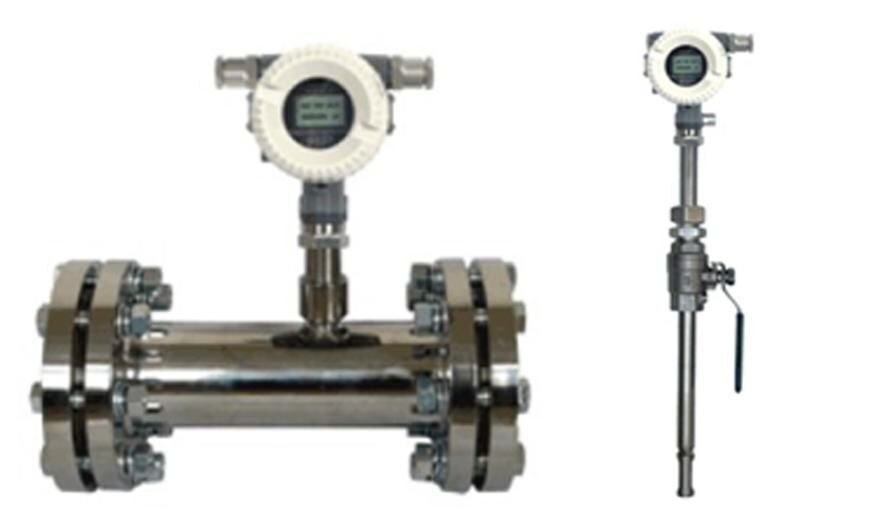

FLR-serie thermische gasmassa-stroommeter

Beschrijving

Een thermische gasmassa-stroommeter is ontworpen op basis van het principe van thermische diffusie en gebruikt de methode van het constante temperatuurverschil om gassen nauwkeurig te meten.hoge digitalisering, eenvoudige installatie en nauwkeurige meting.

Het sensorgedeelte bestaat uit twee platina-temperatuursensoren van referentieklasse. Tijdens de werking meet één sensor continu de gemiddelde temperatuur T1;de andere is zelfverwarmd tot een temperatuur T2 hoger dan de gemiddelde temperatuur en wordt gebruikt om de vloeistofstroom te detecteren, bekend als de snelheidssensor.

Het temperatuurverschil is ΔT = T2 T1, waarbij T2 > T1. Wanneer vloeistof erdoor stroomt, botsen gasmoleculen met de sensor en dragen ze warmte van T2 weg, waardoor de temperatuur daalt.Om een constante ΔT te behouden, moet de toevoerstroom naar T2 worden verhoogd. Hoe sneller de gasstromen, hoe meer warmte wordt weggevoerd. Er is een vaste functionele relatie tussen de gasstroom en de verhoogde warmte,die de basis vormt van het principe van het constante temperatuurverschil.

Voordelen

• Het is een echte massa-stroommeter die geen temperatuur- of drukcompensatie vereist voor de gasstroommeting, waardoor een eenvoudige en nauwkeurige werking wordt gewaarborgd.Het kan gasmassa stroom of standaard volumetrische stroom te leveren.

• Het heeft een brede afdraaiverhouding en kan gassnelheden meten van 100 Nm/s tot 0,1 Nm/s, waardoor het geschikt is voor het detecteren van gaslekken.

• De sensor bevat geen bewegende onderdelen of drukgevoelige componenten, waardoor de meetnauwkeurigheid niet wordt beïnvloed door trillingen.

• Het is eenvoudig te installeren en onderhouden. Onder geschikte veldomstandigheden kunnen installatie en onderhoud worden uitgevoerd zonder productie te stoppen (speciale aanpassing vereist).

• Het heeft een volledig digitaal ontwerp en zorgt voor nauwkeurige metingen en eenvoudig onderhoud.

• Met RS-485 of HART-communicatie ondersteunt het fabrieksautomatisering en systeemintegratie.

Technische specificatie

Stroombereik
